注意事项：

1. 2年免费升级服务：2年免费升级到期后，需额外购买升级服务。

2. 支持多语言：默认语言为英语。此外还支持德语、西班牙语、葡萄牙语、荷兰语、法语、意大利语、俄语、波兰语、瑞典语等。（如需将默认英语更改为其他语言，请提供设备序列号（SN）联系我们授权更改）。

3. 无 IP 区域限制：Autel IM508S 全球通用，无需担心平板电脑被跨区锁机。

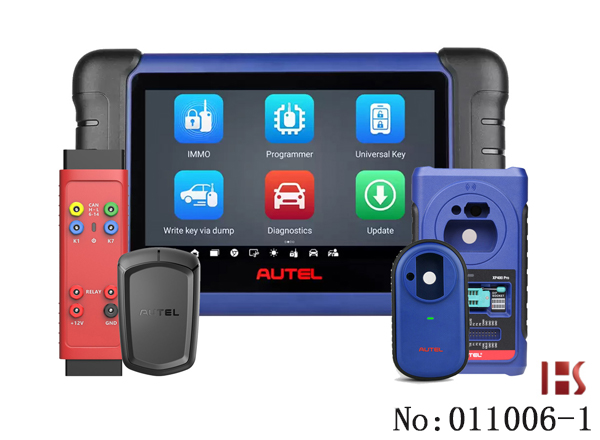

Autel MaxiIM IM508S 简介

Autel MaxiIM IM508S 是一款基于 Android 系统的 7 英寸触摸屏平板诊断仪，具备专业的钥匙与防盗（IMMO）编程功能、全系统诊断以及丰富的保养服务菜单。该平板配备四核处理器与 64 GB 内置存储，运行强劲的 Android 11 操作系统，提供更快的开机与运行速度。搭配 XP200 钥匙编程器，IM508S 可执行钥匙与防盗系统功能，包括钥匙及遥控器匹配（学习），以及基础的 EEPROM 和 MCU 读写能力。此外，技术人员还可通过 IM508S 对 1996 年及以后的美系、亚系和欧系车辆执行全系统诊断扫描、读取与清除故障码，以及查看冻结帧和实时数据。该设备还内置了最常用的维护与保养服务菜单，包括机油灯复位、刹车油排气、电池注册、转向角传感器复位及座椅占用校准等。IM508S 还支持云端报告管理，使报告的保存与分享变得极为简便。

注意：MaxiIM IM508S 专为合法汽车维修设计。使用者须拥有合法的车辆接管权限（如合法持有车钥匙，或获得车主明确授权）。

Autel MaxiIM IM508S 主要特性

• 三合一强劲组合：集钥匙/防盗编程、全系统诊断及丰富保养服务菜单于一体

• 智能模式（Smart Mode）：引导式自动化钥匙匹配

• 防盗核心功能：读取 PIN/CS 码（全丢模式）、钥匙生成、钥匙匹配、遥控器匹配

• ECU 处理：防盗 ECU 重置/适配、刷新/编码

• 芯片读写：芯片/芯片识别卡读写、EEPROM/MCU 读写

• 全系统诊断：覆盖 1996 年及以后的美系、亚系和欧系车型

• 丰富保养菜单：包含 EPB（电子驻车）、SAS（转向角）、机油灯复位、BMS（电池管理系统）等

• 云端报告管理：随时随地查看设备与测试记录

• 高性能硬件：四核处理器、64GB 稳定内置存储、Android 11.0 操作系统（实现极速开机与多任务处理）

• 高清屏幕：7 英寸 LCD 触摸屏，分辨率 1024 x 600

Autel MaxiIM IM508S 核心功能

双向控制（动作测试 / Active Test）： 当雨刮器停止工作时，是直接更换部件还是花大钱去修理？切勿盲目拆卸车辆！IM508 具备双向控制功能，可向车辆 ECU 发送指令以驱动执行器工作（如 ABS、车窗、车门、电磁阀、阀门、雨刮器、大灯等），帮助您快速定位损坏部件与故障根源。

注意：功能并非全系通用，购买前请提供 17 位车架号（VIN）、品牌、车型及年份查询兼容性。

FCA "Auto Auth" 网关访问： 支持美/加/墨地区的 2018 年及以后 FCA 集团车辆（克莱斯勒/道奇/吉普等）的 FCA "Auto Auth" 安全网关认证。

注意：少数 FCA 车辆进行防盗钥匙编程时，仅靠 "AutoAuth" 认证不够，仍需配合 12+8 专车专用转接线。

云端报告管理 (Cloud Report Management)： 老客户期盼已久的功能！支持将诊断报告上传至 Autel 云端，并通过二维码/电子邮件/短信轻松分享给客户，客户可随时查看。如同专属的云存储空间，极大提升了数据集中化管理与共享效率，节省设备内存。

智能模式 (Smart Mode)： 内置全面防盗功能，其“智能模式”可引导专业技术人员或自助车主完成钥匙学习、遥控器学习、添加遥控器、钥匙全丢等所有防盗相关操作。

• 智能模式：适合自助车主的引导式自动化钥匙匹配。

注意：使用防盗应用时，必须通过 OBD II 接口连接至测试车辆的防盗电子控制系统。 注意：请使用 USB 线将 XP200 或 XP400 钥匙编程器连接至 IM508 主机，再通过 OBD 线将 IM508 连接至车辆。 警告：切勿直接将 XP200 或 XP400 编程器通过 OBD 线连接车辆，否则会烧毁 XP200 或 XP400 编程器！

防盗（IMMO）功能： 通过 OBD II 接口连接车辆防盗系统，可访问钥匙芯片、读取及写入钥匙信息。支持读取 PIN/CS（钥匙全丢）、钥匙生成、钥匙匹配、遥控匹配、防盗 ECU 重置/适配、防盗 ECU 刷新/编码、备份/恢复防盗数据、宝马 FEM/BDC 钥匙匹配及 ECU 适配。

编程功能： 只需将平板电脑与 XP200 连接（无需连接车辆），即可访问钥匙芯片，执行钥匙信息的读取与写入等相关操作：

1. 读取 PIN/CS 码（钥匙全丢）

2. 钥匙生成

3. 钥匙匹配 / 遥控器匹配

4. 备份 / 恢复防盗数据

5. 防盗 ECU 重置/适配、刷新/编码

6. 宝马 FEM/BDC 钥匙匹配及 ECU 适配

7. 大众/奥迪 MQB 平台钥匙匹配、48 芯片 (96-bit) 增加钥匙、钥匙全丢、A6 钥匙全丢

28+ 种日常保养复位服务（功能与 Autel MK808S/MK808BT/MX808 相同）： 作为一款全能型诊断工具，IM508S 涵盖了丰富的实用保养功能，可帮助维修厂轻松应对 85% 的日常维护需求：

• 机油复位 (Oil Reset)：熄灭机油保养灯，重置保养里程。

• 电子驻车 (EPB)：维护电子制动系统的安全性与效率。

• 转向角复位 (SAS)：重置转向角位置，保障行驶安全。

• 电池管理 (BMS)：更换电池或电池监测传感器后，对车辆电池监控单元进行复位。

• ABS 自动排气 (ABS Bleed)：在传统排气前通过循环运行 ABS 系统排出空气。

• 喷油嘴编码 (Injector Coding)：更换喷油嘴后进行编码匹配。

• 防盗钥匙 (IMMO Keys)：添加新钥匙、钥匙学习。

• 节气门适配 (Throttle Adaptation)：调节节气门位置以控制进气量。 (功能持续增加中...)

注意：以上仅列出了部分常用服务，非全系通用。购买前请发送车架号（VIN）及所需功能联系客服查询兼容性。

车型覆盖范围

Autel MaxiIM IM508S 钥匙编程仪支持美洲、亚洲及欧洲 80 多个汽车品牌与数千种车型的原厂级诊断。 包含但不限于：丰田、本田、英菲尼迪、起亚、日产、斯巴鲁、铃木、马自达、雷克萨斯、道奇、通用（别克/雪佛兰/凯迪拉克/GMC/庞蒂克/土星）、福特、林肯、菲亚特、雪铁龙、标致、沃尔沃、宝马、迷你、大众、宾利、西雅特、斯柯达等。

XP400 Pro 新增支持芯片：

• EEPROM --> AMD --> AM29FXXX 系列芯片

• EEPROM --> FUJITSU（富士通）--> MB29FXXX 系列芯片

• EEPROM --> ST --> M29FXXX 系列芯片

• 发动机电脑 --> SIMTEC76 (AM29F800BB) 写入

• IMMO --> 奔驰 --> ESL_W209_W906 (Motorola) 读/写/擦除功能

• IMMO --> 宝马 --> EWS3 模块读写功能

• 遥控器翻新（钥匙翻新）--> NEC --> V51 及 V5 芯片读/写/擦除

XP400 Pro 新增支持适配板：

• APB113 PCF79XX 适配板

• APB114 EWS3 适配板

• APB115 NEC 适配板

• APB118 NEC ELV 适配板

• APB119 TB28FXXX 适配板

• APB120 TMS370 适配板

• APB121 AM29FXXX 适配板

• APB122 AM29FXXX 适配板 1

• APB123 AM29FXXX 适配板 2

• APB126 M35080/D80 适配板

• APB127 MC68HC0(7)05BXX 适配板

• APB128 MC68HC05X32 适配板

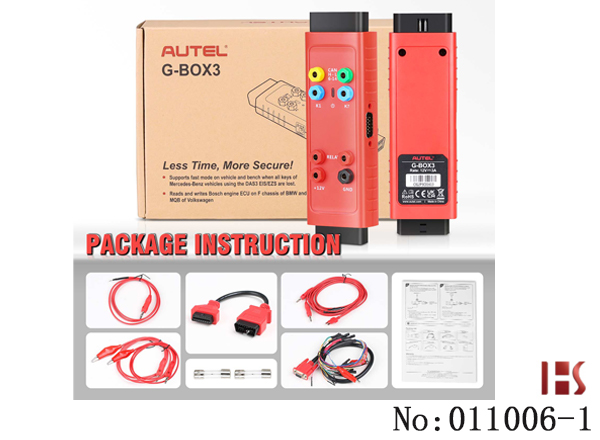

Autel G-BOX3 全新特性：

• 更快速、更安全

• 针对采用 DAS3 EIS/EZS 的奔驰车型，支持全丢场景下的车上及台架极速模式

• 支持宝马 F 底盘、PSA 标致雪铁龙集团及大众 MQB 车型的博世发动机电脑读写

Autel G-BOX2 与 G-BOX3 对比：

• G-Box2 提升了奔驰钥匙全丢计算速度，而 G-Box3 将其提速达 4 至 8 倍。

• G-Box3 针对博世 EDC17、MEx17、MD1 和 MG1 ECU 提供更快更安全的读写性能，并支持车上直接操作。

Autel G-BOX3 主要特点：

• 奔驰钥匙全丢场景下密码计算更快速

• 奔驰 W172、W204 及 W207 EIS 类型密码计算提速 8 倍

• 奔驰 W209 及 W211 EIS 类型密码计算提速 4 倍

• 支持 20 种宝马 ME/DDE ECU 的 ISN 码读取（包含 EDC17、MEVD17、MSV90、MSD87）

• 支持 18 种大众 ECM 防盗数据读取及数据同步（包含 MQB EDC17 与 MED17 ECU）

• 支持大众、宝马及 PSA 集团车型的博世发动机电脑读写

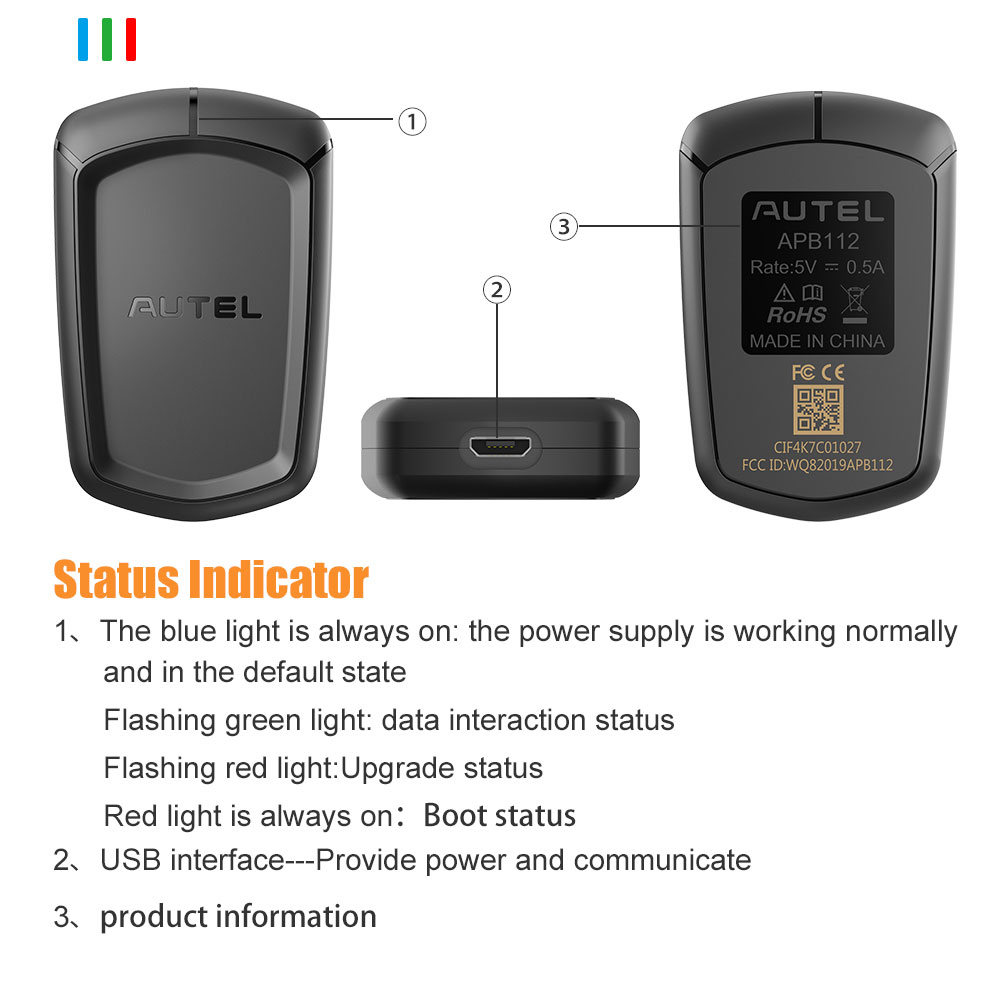

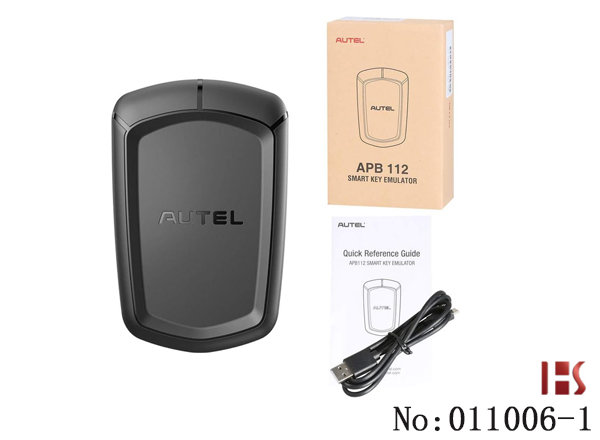

Autel APB112 能为您做什么？

1. 智能钥匙模拟器

2. 兼容 IM608、IM508 及 MX808IM

3. 体积小巧便携，但需搭配 XP400 使用

4. 不可与 XP200 单独配合使用

5. 46、4D 芯片数据采集

6. 46 智能钥匙密码快速计算

7. 46 芯片模拟

8. 丰田 4D (94/D4, 98) 智能钥匙模拟

9. 丰田 H (88/A8, A9, 39) 智能钥匙模拟

10. 采集点火线圈发射数据

11. 识别并诊断点火线圈故障

12. 解码汽车钥匙芯片数据

13. 模拟车载钥匙芯片（例如 4D 芯片）

14. 必须配合道通诊断仪使用

15. 丰田/雷克萨斯智能钥匙全丢解决方案

16. 芯片解码（现代 46 芯片）

Autel APB112 注意事项：

1. 不可配合 XP200 使用。

2. 使用过程中请勿断开 USB 连接线。

3. 无法单独独立工作，必须与道通诊断设备协同使用。

4. 兼容 IM608 II、IM508S 和 IM608 PRO（若将 APB112 模拟器配合 IM508S 使用，必须额外连接 XP400，否则 APB112 无法与 IM508S 联机工作）。

5. 在操作或维护本设备前，请仔细阅读本说明书，并特别注意安全警示与防范措施。请规范合规操作，操作不当可能导致设备损坏或人身伤害，并会导致产品保修失效。

技术参数规格

• 操作系统：Android 11

• 处理器：瑞芯微 RK3566 四核处理器（4x 1.8GHz A55）

• 内存/存储：64GB

• 显示屏：7 英寸 LCD 电容式触摸屏，分辨率 1024x600

• 连接方式：Mini USB 2.0；USB 2.0；Wi-Fi；Micro SD 卡槽（最高支持 64GB）

• 传感器：环境光传感器（自动调节屏幕亮度）

• 电源与电池：3.7 V / 5000 mAh 锂聚合物电池，通过 5 VDC 电源充电

• 续航测试：连续使用约 4.5 小时

• 充电输入：5V / 1.5A

• 功耗：500 mA（默认亮度、开启 Wi-Fi，@3.7 V）

• 工作温度：0 至 50°C (32 至 122°F)

• 存储温度：-20 至 60°C (-4 至 140°F)

• 工作湿度：5%-95% 无凝结

• 整机净重：885克 (2.31 磅)

• 支持的汽车协议：ISO 9142-2, ISO 14230-2, ISO 15765-4, K/L-Line, Flashing Code, SAE-J1850 VPW, SAE-J1850 PWM, CAN ISO 11898, Highspeed, Middlespeed, Lowspeed and Singlewire CAN, GM UART, UART Echo Byte Protocol, Honda Diag-H Protocol, TP 2.0, TP 1.6, SAE J1939, SAE J1708, Fault-Tolerant CAN

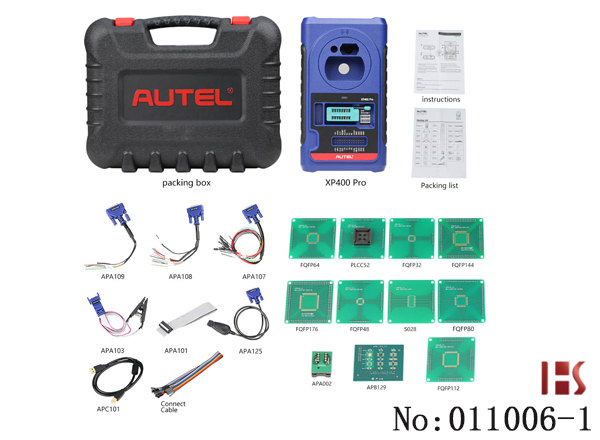

包装清单：

• 1 套 × Autel IM508S 主机及全套线缆适配器

• 1 套 × APB112 智能钥匙模拟器

• 1 套 × G-BOX3 快速适配器

• 1 套 × XP400 Pro 钥匙编程器
